KPT-3 拖缆式电动轨道平车
作者:帕菲特   发布时间:2018-03-15 17:26

KPT-3 拖缆式电动轨道平车(高度只有400,超低台面,方便装卸) 2.9万

免费咨询:17065936700



本机主要参数

型式:起重机箱梁式

台面:3米长 2料宽

高度:400mm(超低台面,方便装卸)

轨距:1435mm

运行长度:12~14米

传动方式:LSD起重机台车形式

价格:2.9万(未含轨道施工)



同类产品主要参数

KPT系列电动平车是托缆供电式电动平车。电缆的一端接在地面电源上,经过电缆滑车、牵引钢丝绳引入控制箱,再给平车上YZ电机提供电力,来拖动平车运行。但运行距离不能太长,一般不能超过50m,太长容易缠绕电缆。

KPT 拖缆供电电动平车主要技术参数
型号
KPT
KPT-6
KPT-10
KPT-16
KPT-25
KPT-40
KPT-63
KPT-100
KPT-160
KPT200
额定载重量(t)
6
10
16
25
40
63
100
160
200
台面尺寸(mm)
长 L
3600
3600
4000
4500
5000
5600
6300
8000
8200
宽 B
2000
2000
2200
2200
2500
2500
2800
2800
2800
高 H
550
550
600
650
700
850
900
1100
1250
运行速度(m/min)


30
30
30
30
25
25
20
20
20
轮    距A(mm)
2000
2200
2200
2500
2800
3200
3600
4500
4500
轨内侧距C(mm)
1435
1435
1435
1435
1435
1435
1650
2000
2000
车轮直径  (mm)
300
300
400
500
500
600
700
700
700
底部间隙 (mm)
50
50
50
60
60
60
60
70
70
电机型号/功率(KW)
YZ132M1-6
YZ132M2-6
YZ160M1-6
YZ160M2-6
YZ160L-6
YZ160M2-6
YZ160L-6
2.2
3.7
5.5
7.5
11
2X7.5
2X11
电源方式
托缆

三相380V
推荐钢轨型号
P24
P24
P38
P43
QU80
QU100
车轮数量
4
4
4
4
8
8
最大轮压(t)
1.91
3.21
4.87
7.5
11.5
16.9
27.6
22.8
28.5
参考重量(t)
3.4
3.72
4.2
6
8.5
11.4
15.2
25.5
31.5
说明:
1)其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
2)无线遥控装置可选
3)可选变频器调速电控
4) 路轨车来回走设定系统
5)路轨车遇人2米自动停车、报警

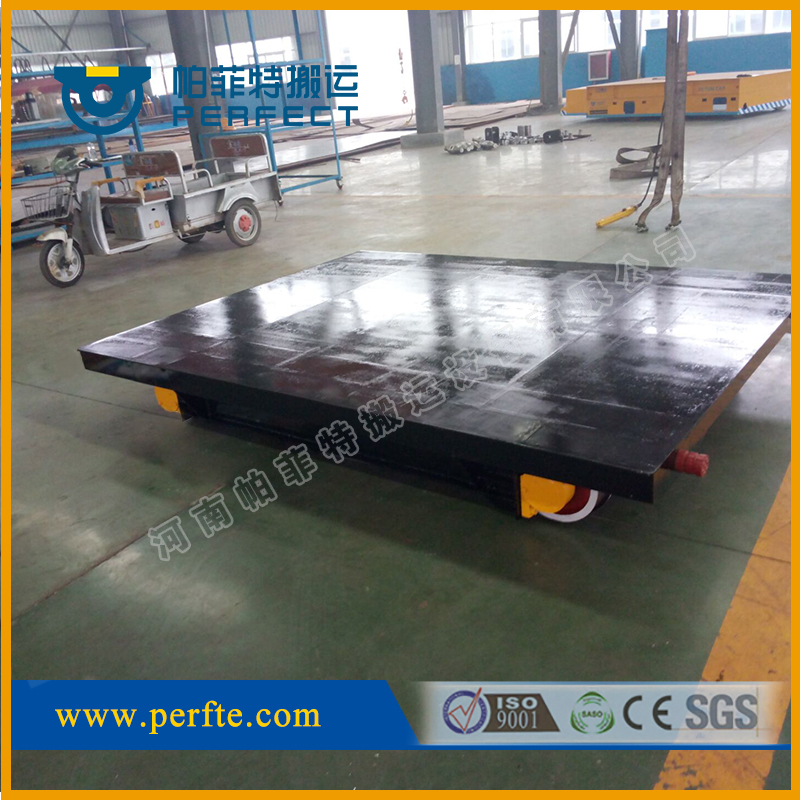

 KPT-3T 拖缆式电动轨道平车(高度只有400,超低台面,方便装卸)

KPT-15T 拖缆式电动轨道平车(按实际图片)

1. 箱型梁结构,重量轻,承载力大。

2. 起重机角箱式轴承座,润滑性能好,使用寿命更长。

3. 简便、可靠的起吊装置,方便于运输、安装和维修。

4. 载重量、台面尺寸和轨道内侧距等完全可以根据客户的要求进行设计。

5. 供电方式可选用拖链电缆线和悬挂电缆线。

6. 操作方式可选用手柄控制和无线遥控,或者可同时采用相对独立的手柄控制和无线遥控,使平车进退自如,为便利操作提供了极大的灵活性。

7. 为保证运行操作定位的精确性能和安全性能,可配置平车的运行极限限位装置和遇人自动停止等功能。

8. 超低的载货台面,更方便于货物的装和卸。

9. 为适应客户的更多需求,可根据载货的性质,对车的台面进行设计,同时,为适应危险、恶劣的工作环境,可选配防爆、耐高温和耐低温的电气装置。

10. 漂亮的外观设计,为您的工作环境增添了亮丽色彩。
