KPT系列拖缆供电式轨道平车参考选型
作者:帕菲特   发布时间:2018-03-15 17:27

KPT系列拖缆供电式轨道平车参考选型



免费咨询:17065936700

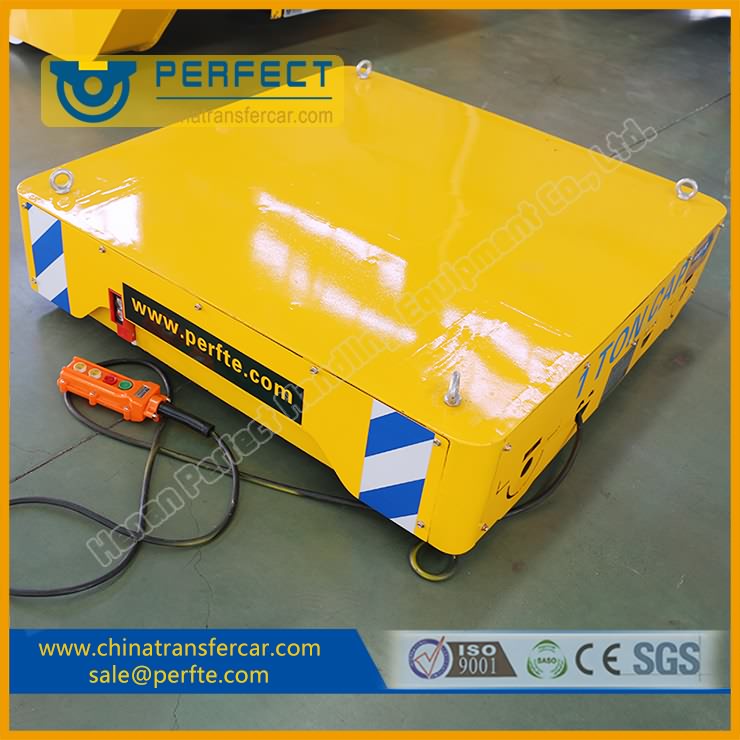

KPT系列电动平车是托缆供电式电动平车。电缆的一端接在地面电源上,经过电缆滑车、牵引钢丝绳引入控制箱,再给平车上YZ电机提供电力,来拖动平车运行。但运行距离不能太长,一般不能超过50m,太长容易缠绕电缆。
KPT 拖缆供电电动平车主要技术参数
型号
KPT
KPT-6
KPT-10
KPT-16
KPT-25
KPT-40
KPT-63
KPT-100
KPT-160
KPT200
额定载重量(t)
6
10
16
25
40
63
100
160
200
台面尺寸(mm)
长 L
3600
3600
4000
4500
5000
5600
6300
8000
8200
宽 B
2000
2000
2200
2200
2500
2500
2800
2800
2800
高 H
550
550
600
650
700
850
900
1100
1250
运行速度(m/min)


30
30
30
30
25
25
20
20
20
轮    距A(mm)
2000
2200
2200
2500
2800
3200
3600
4500
4500
轨内侧距C(mm)
1435
1435
1435
1435
1435
1435
1650
2000
2000
车轮直径  (mm)
300
300
400
500
500
600
700
700
700
底部间隙 (mm)
50
50
50
60
60
60
60
70
70
电机型号/功率(KW)
YZ132M1-6
YZ132M2-6
YZ160M1-6
YZ160M2-6
YZ160L-6
YZ160M2-6
YZ160L-6
2.2
3.7
5.5
7.5
11
2X7.5
2X11
电源方式
托缆

三相380V
推荐钢轨型号
P24
P24
P38
P43
QU80
QU100
车轮数量
4
4
4
4
8
8
最大轮压(t)
1.91
3.21
4.87
7.5
11.5
16.9
27.6
22.8
28.5
参考重量(t)
3.4
3.72
4.2
6
8.5
11.4
15.2
25.5
31.5
说明:
1)其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
2)无线遥控装置可选
3)可选变频器调速电控
4) 路轨车来回走设定系统
5)路轨车遇人2米自动停车、报警



文章出自河南帕菲特搬运设备有限公司
